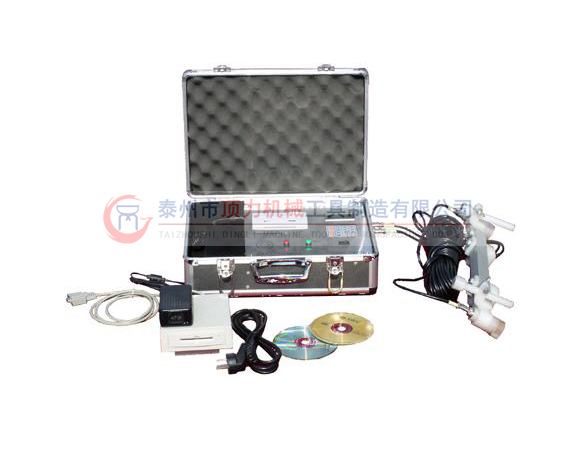

CS—Ⅱ型智能列車測速儀，正根據養路與線路施工作業的實際需要研制開發的新型產品。 該儀器具有智能化程度較高、功能多，操作簡單，測速準確，使用an全、適用范圍廣、性能價格比好等特點。適用于列車緩行地段的測速和監控，并可用于站場駝蜂、長大曲線、電氣化區段和任何需要測試列車運行速度的場合。是鐵路線路大修、養路等部門廣泛應用的一種an全監視和監測的理想設備。

該產品標準參照TB/T2625—1995。

用戶在使用本產品時須認真閱讀說明書。

二、結構、功能與特點

主機系統的結構如圖1所示。CS—Ⅱ型智能列車測速儀以AT89系列單片機作為系統核心。通過用4×4鍵盤及面板開關等來完成命令輸入及參數設定。采用低功耗的液晶顯示器和微型漢字打印機來實現通過列車的時間、速度及行車方向等信息的即時輸出。其中內掛軟件按時間段查詢功能，滿足了現場針對性監測與分析的管理要求。同時該機增設了大容量IC卡記錄存儲功能?？呻S時通過隨機附帶的IC卡讀取內部的紀錄信息用于復制、存儲和備份。并可通過配備的讀卡器與微機連接，將IC卡中的信息讀入微機進行集中分析與管理。滿足了當前鐵路系統網絡管理的要求。\

四、技術參數

1、測速范圍:                       4—200km\h

2、測速jing度:                       ≤±1.5%v

3、工作電壓范圍：                  12V   DC

4、靜態工作電流：                  ≤35 mA    DC

5、工作電源：                      12VUPS電源(可充電)

6、兩個傳感器的安裝中心距離:       400mm±1mm

7、打印速度:                       每分鐘128個漢字

8、液晶顯示位數：                  4位

9、zui大存儲記錄條數：              415條

10、讀、寫卡通訊波特率：           9600bit/s

11、取樣信號線長度：               單根10m

12、主機工作溫度：                 -10℃～+50℃

13、濕度：                         ≤90% RH

14、IC卡容量：                     8K

15、傳感器適應鋼軌型號：           50，60，75kg/m

16、重量：                         ≤ 6kg

17、外型尺寸：                     290×255×100mm
