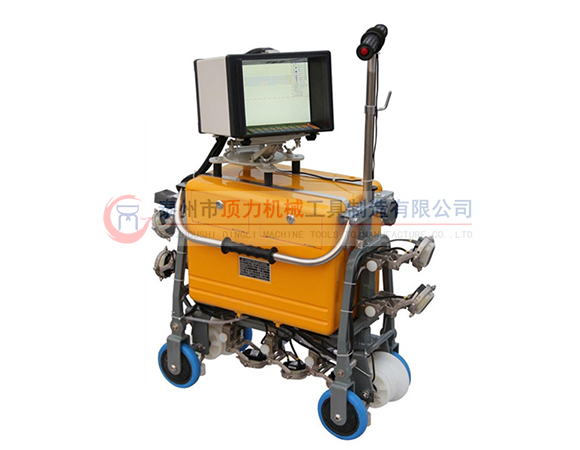

數字式鋼軌探傷儀GCT-8C

GCT-8C鋼軌探傷儀是手推車式數字鋼軌超聲波探傷儀，執行TB/T2340—2000《多通道A型顯示鋼軌超聲波探傷儀技術條件》。適于探測國產和進口的43kg/m～75kg/m鋼軌母材中存在的各種缺陷。

該儀器具有一個主機，超聲波探頭，盛耦合劑的水箱，以上3部分安裝到探傷手推車上。

探測通道：9個通道。

刷屏速度：60Hz/s。

探頭工作頻率：斜探頭2MHz。

重復探測頻率：400Hz（每個通道）。

探測范圍：0～200mm±4mm?。?3kg/m和50kg/m鋼軌）;

0～250mm±5mm （60kg/m和75kg/m鋼軌）;

增益控制范圍：0～80dB。

探測靈敏度余量：執行TB/T 2340-2000

動態范圍：≥30dB(抑制小)，2～6dB(抑制大)。

水平線性誤差：≤2%

垂直線性誤差：≤5%

增益控制范圍：0～80dB

衰減器誤差：每20dB不大于（小于）1dB

報警閾值：回波大于滿幅度的50%（A～I通道反射式報警），回波小于回波滿幅度的30%（0°或雙45°通道穿透式報警）

報警頻率：70°通道：250Hz（20°偏角斜射）、750Hz（直射）;37°通道：500Hz;0°通道：1000Hz。探頭失檢報警：2000Hz，超速報警2000Hz。

儲存文件：全程自動存儲文件可保存60天，手工存儲文件2000個（待升級）。

動態Ａ脈沖圖像：≥60分鐘（待升級）。

工作電壓：18～26V。

額定功率：≤8W。整機可連續工作10小時。

工作溫度：－30℃～50℃。

耦合劑容量：20L。

重      量：25㎏（不含耦合劑）
